光譜共焦傳感器如何測量挖孔屏攝像頭模組點膠?隨著屏幕形態的多樣化和“屏下攝像頭”技術逐漸成熟，“挖空屏”逐漸成為5G時代主流屏幕形態。新技術的背后，是通過升級加工工藝及采用更精準的影像測量儀檢測技術使屏幕結構使“挖空屏“手機做到長期穩定。為了更極致的視覺體驗，在劉海屏、全面屏、滑蓋屏、雙面屏之后，挖孔屏也來了。
挖孔屏的空分為通孔和盲孔兩種工藝。通孔是在屏幕上打洞，對于前置攝像頭的成像更有利，畢竟少了一層阻隔，但工藝相對更復雜，對品控要求更嚴格，良品率較低，還有一個問題就是孔徑較大，一般在6.5mm以上。盲孔就是將攝像頭放到屏幕下方，工藝相對更成熟，良率高成本低孔徑小，但由于多了一層液晶，勢必影響透光率，對攝像頭的畫質也會產生一定影響。

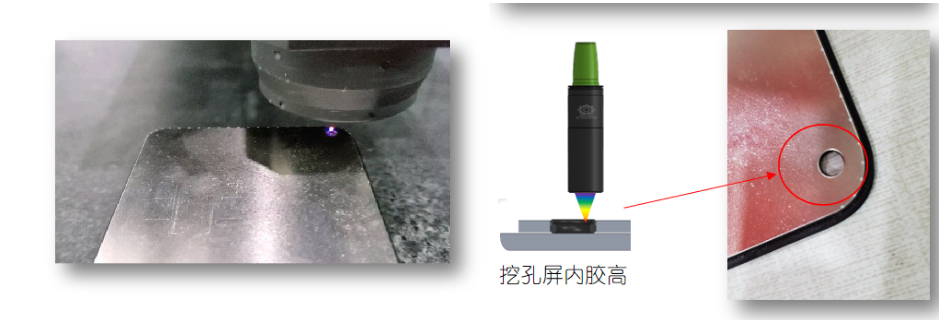

通孔”能夠有效減少屏幕層對前置攝像頭的遮擋，從而在拍照獲取光線時更有優勢。所以解決起來只需要考慮將屏幕打孔的地方和攝像頭完好銜接，此工藝對點膠的高度要求很高，如果膠高度不一致，最終屏幕的成像效果出現縫隙、銜接不自然的問題。采用光譜共焦傳感器可以很好的解決這一問題，不但可以完整測出膠的高度，同時也可以測到寬度，高速的采樣頻率，更適合自動化設備在線。
由于點膠的膠水是用的透明膠，這種膠檢測有兩個難點，其一是點膠后，膠的形狀呈弧形，這個非常考驗光筆的鏡面反射夾角，如果采用單色的激光傳感器檢測，會造成光線打穿，激光直接穿透到膠底，或者因為弧形原因造成的反射夾角，無法反射光線回去。
所以目前業界通用做法，就是采用超大角度光譜共焦傳感器，由于光譜共焦傳感器采用白光，白光是復合光，總會有光線可以反射回來，而且針對弧面，加大了光筆的反射夾角(45°)，所以才能完美的測出白色透明點膠的輪廓。
光譜共焦傳感器是膠高測量的“福音”，傳統點激光測量，存在無法全面掃描的情況。光譜共焦傳感器采用厚度測量模式，兩條不同的波長的光在膠水的正反面聚焦，通過計算被感測到的焦點的波長，換算獲取距離值，一次測量即可完成膠水高度值的采集，避免接觸式測量設備造成粘膠。不偏不倚，精準如需。
其次，光譜共焦傳感器對被測物體的顏色材質有著很好的兼容性，大程度上保證了設備對于膠水透明度以及顏色的兼容性。
對于產品的固定上選擇彈簧式結構的夾具，可容納不同尺寸的產品，保證客戶在更換不同尺寸的屏幕進行測量時，不需要對夾具進行更換，提高了測量設備的測試兼容性。有效降低客戶生產成本。
同時，針對背面有指紋識別設計的產品，增加“避位孔”設計，有效避免在檢測過程中對指紋部分造成的磨損。
在5G時代，小孔徑挖孔屏一方面不影響視覺，另一方面不會占用內部太大空間，給人更好的沉浸式體驗。思瑞測量依據全面、專業、高效、智能的手機攝像頭圓孔膠高測量解決方案，為5G挖孔屏手機的極致視覺享受增添精準力量。
